1. 物理层基本概念

【物理层的主要功能】：物理层的功能是实现比特流的传输

• 物理层把比特流传送到物理层下面的传输媒体上

【物理层主要任务】：确定与传输媒体的接口有关的一些特征

① 机械特征：指明接口所用接线器的形状、尺寸、引脚数和排列等等；

② 电气特征：指明接口电缆上各条线出现的电压范围；

③ 功能特征：指明某条线上出现某一电平的电压的意义；

④ 规程特征：指明对于不同功能的各种可能事件出现顺序；

【信道容量】：表示信道的传输能力，是指信道在单位时间内可以传输的最大信号量。通常表示为单位时间内可传输的最大二进制位数。

信道的极限容量两个定理：

• 奈奎斯特定理----无噪音的理想信道

• 香浓定理

2. 物理层下的传输介质

导引型传输介质

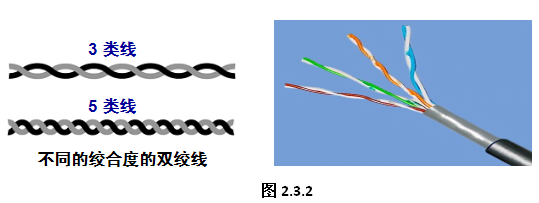

【双绞线电缆】

• 双绞线电缆：两根互相绝缘的铜导线并排放在一起，逆时针方向绞合（ twist）而成
• 应用：电话线

【同轴电缆】

• 同轴电缆（有线电视传输）



【光纤】

• 光纤：光纤通常由非常透明的石英玻璃拉成细丝，每根光纤主要由纤芯和包层构成双层通信圆柱体，而后一根或多根光纤再由外皮包裹构成光缆

• 光纤传输原理：光的反射

光纤的特点：

1. 依靠光波承载信息，不受电磁干扰，抗干扰性好

2. 传输损耗小，适合长距离传输

非导引型传输介质

电磁波（在真空中传播）
